PFC模塊 SP系列

產品特點

  • 400W~800W高功率密度APFC模塊
  • 0.99高功率因數,≤10%THD指標
  • 效率高達94%
  • 可對后級負載啟動/關閉使能控制
  • 具有本模塊使能功能
  • 實時檢測交流輸入電壓并輸出狀態信息
  • 具有I/V輸出電流指示信號
  • 本機工作頻率可受外部時鐘源同步
  • 輸入過壓、欠壓保護
  • 輸出過載、過溫等保護功能
  • 重量:135g

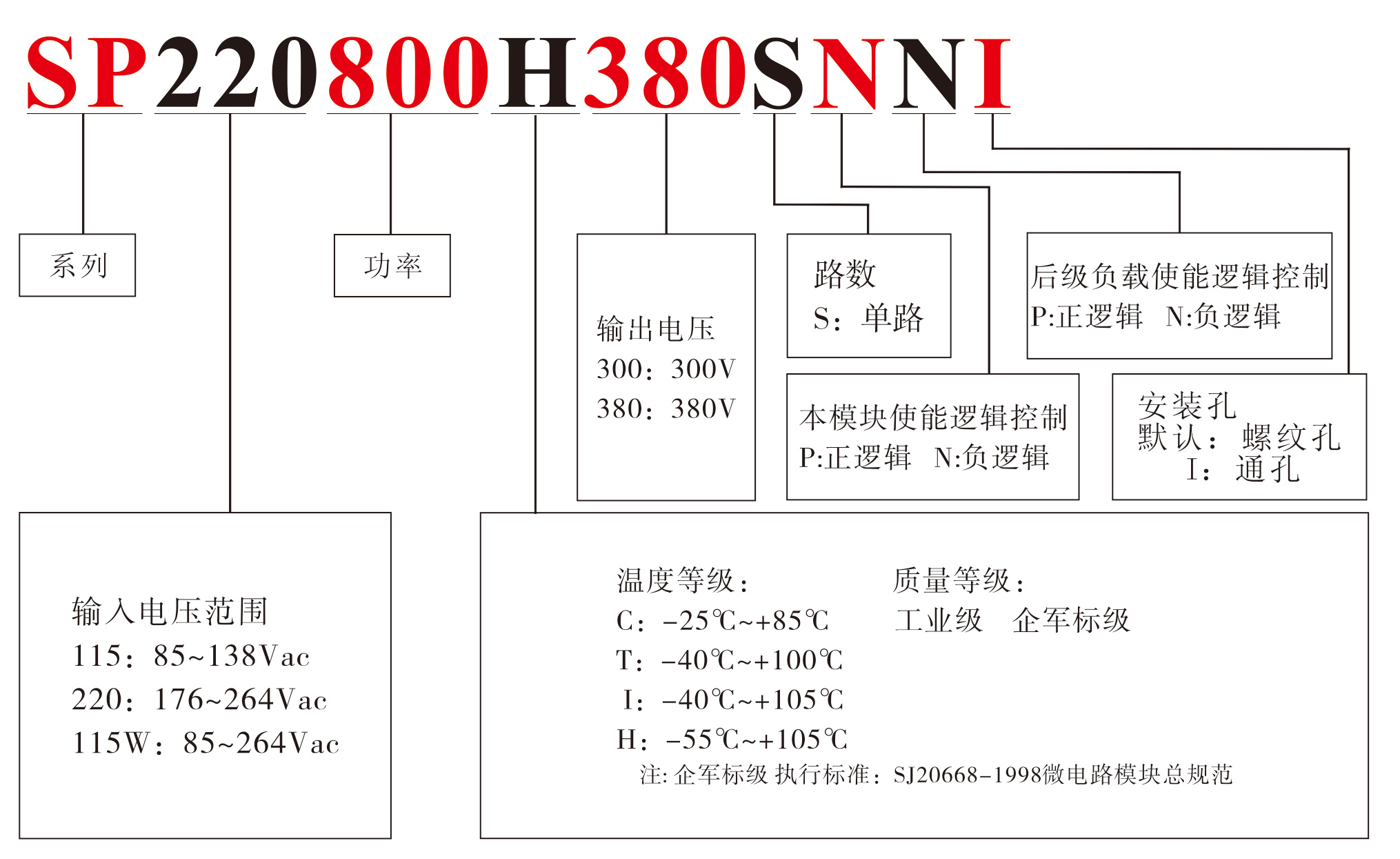

產品命名規則


技術參數


Input輸入特性
輸入電壓范圍 輸入浪涌電壓(<100ms)  輸入啟動閥值 欠壓關斷閥值
115(85~138Vac) 170V 83Vac,typ 73Vac,typ
220(176~264Vac) 276V 165Vac,typ 155Vac,typ
115W(85~264Vac) 276V 83Vac,typ 73Vac,typ
Output輸出特性
輸出電壓精度 ±2%,typ.
輸出功率 400~800W
輸出過壓保護 110%Vout,typ.
源效應(電壓調整率) ±0.5%,typ.
負載效應(負載調整率) ±0.2%,typ.
瞬態響應 50%-75%-50% 3%Vout,typ.
紋波&噪音 5%Vout
過載保護 120%額定負載,typ.
General 一般特性
隔離電壓
     輸入與外殼 1500Vac/min.
     輸出與外殼 1500Vac/min.
重量 135g,typ.
儲存溫度 -55℃~+125℃
開關頻率 190KHz,typ.
效率 94%,typ.
溫度系數 ±0.02%/℃
相對濕度(無結露) 95% R.H.
過溫保護 105℃,typ.
過溫恢復 95℃,typ.

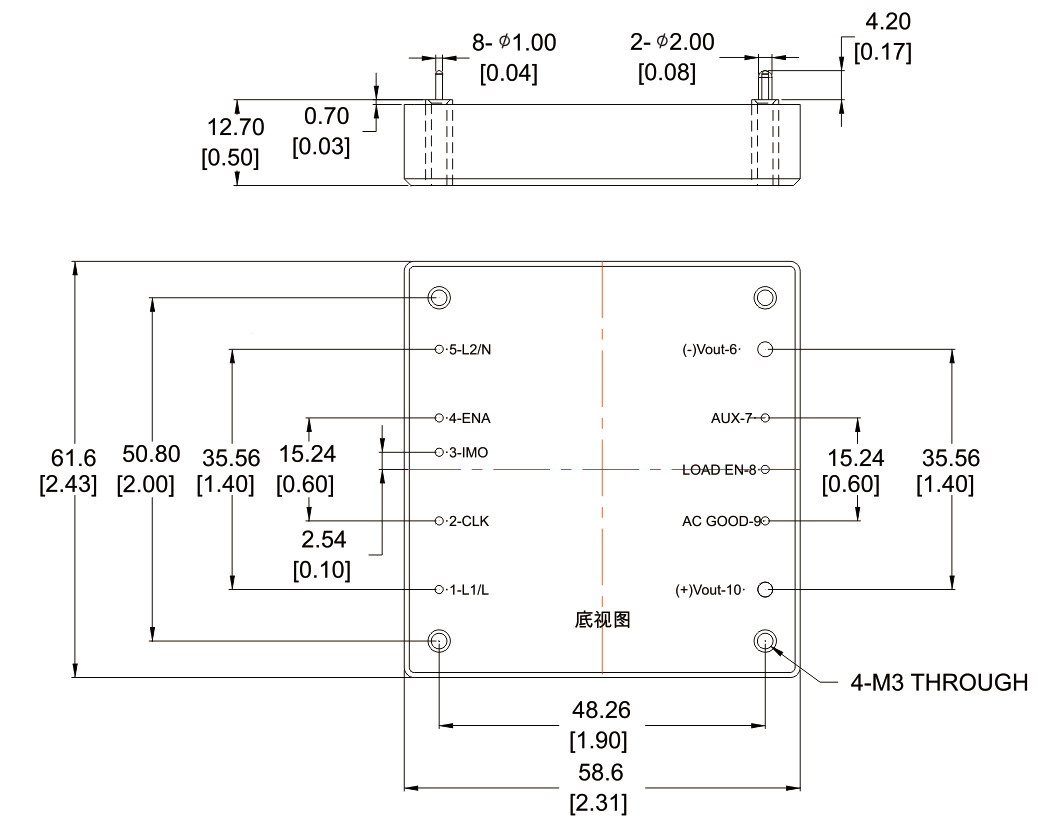

封裝尺寸圖


引腳定義


引腳A定義
引腳 命名 引腳 命名
1 L 6 Vout-
2 CLK 7 AUX
3 IMO 8 LOAD EN
4 ENA 9 AC GOOD
5 N 10 Vout+

注意:

      1. 所有尺寸標注單位為毫米(英寸)。

      2. 引腳1-5、7-9直徑1.02mm.(0.04in.) 。

      3. 引腳6、10直徑2.03mm.(0.08in.) 。

      4. 公差:x.x±0.4mm(x.xx±0.02in.)

                 x.xx±0.25mm(x.xx±0.01in.)。

產品型號目錄


模塊型號 輸入電壓(Vac) 輸出電壓(Vdc) 輸出電流(A) 效率(典型)
SP115400H300SNN 115(85~138Vac) 300 1.33 92%
SP220800H380SNN 220(176~264Vac) 380 2.10 94%
SP115W400H380SNN 115W(85~264Vac) 380 1.05 92%
